جریان متر مایع جریان گاز خروجی ss304
برای اندازه گیری جریان حجم / جرم مایع، گازها و بخار بر اساس اصل گرداب کارمن طراحی شده است. با استفاده از الگوریتم دیفرانسیل پیشرفته همراه با اندازه گیری انزوا، محافظ و فیلتر کردن موج، جریان جریان گردابی دارای مزایای ایمنی در ارتعاش و نویز است. در عین حال، تعهدات جریان متراکم سری LUGB به خوبی توسط فناوری بسته بندی سنسورهای حساس تضمین شده است. پس از دریافت، سنج خود را برای آسیب دیدگی بررسی کنید. Vortex ابزار اندازه گیری دقت است و باید با دقت کار کرد. برای بازرسی کامل، شمع ها و کلاه های محافظ را بردارید. اگر مواردی آسیب دیده یا گم شده باشند، با ما تماس بگیرید. اطمینان حاصل کنید که مدل جریان Vortex با نیازهای خاص شما مطابقت دارد.
فلنج نوع فلنج بستن نوع
پارامترهای محصول
(1) اندازه گیری متوسط | مایع، گاز، بخار |
(2) سرعت متوسط | مایع: 0.5 ~ 7، گاز: 4 ~ 40، بخار: 7 ~ 70m / s |
(3) دقت | مایع: 1.0، گاز: 1.5، نوع قرار دادن: 2.5 |
(4) اندازه اسمی | DN15 ~ DN300 (نوع لوله، نوع جابجایی) DN150 ~ DN2000 (نوع درج) |
(5) درجه حرارت متوسط | -40 ℃ ~ 80 ℃، درجه حرارت: -40 ℃ ~ 250 ℃، درجه حرارت بالا: -40 ℃ ~ 350 ℃ |
(6) فشار اسمی | 1.0 ~ 6.3Mpa (> 6.3 قابل برنامه ریزی) |
| (7) روش نصب | فلنج، بستن، درج |
| (8) خروجی سیگنال | پالس + 4-20mADC، RS485، HART |
(9) منبع تغذیه | 12V، 24VDC (خروجی سه خط پالس) 24VDC (منبع تغذیه دو سیم) باتری 3.6V لیتیوم 7.5AH، طول عمر 2 سال (در صفحه نمایش) |
(8) رابط برق | M20x1.5،1.2''NPT |
(9) مواد بدن | 304.316L (قابل برنامه ریزی) |
(10) مواد سر | پوسته آلومینیوم ریخته گری، پوسته فولاد ضد زنگ ( قابل برنامه ریزی ) |
| (11) دمای محیط Tem: -20 ~ 60 ℃، رطوبت نسبی: 5٪ ~ 90٪ | |
(12) درجه حفاظت IP65
| |
(13) انفجار درجه EX II BT4Gb، EXI II aBT4Ga
محدوده نرخ جریان اندازه گیری
توجه: محدوده جریان a زیر تنها مرجع foe است. اگر نیازهای ویژه ای دارید، با ما تماس بگیرید
مراجعه به پلاک یا گواهینامه برای جریان واقعی تماس بگیرید
قطر (میلی متر) | مایع جریان (m3 / h) | هوا (دولت استاندارد) جریان (Nm3 / ساعت) |
| 15 | 0.6 تا 6.0 | 6 ~ 40 |
| 20 | 1.0 ~ 8.0 | 8 ~ 50 |
| 25 | 1.3 ~ 13 | 10 ~ 80 |
| 32 | 1.5 ~ 15 | 14 ~ 120 |
| 40 | 3 ~ 30 | 25 ~ 250 |
| 50 | 4 ~ 40 | 30 ~ 300 |
| 65 | 6 ~ 60 | 50 ~ 500 |
| 80 | 13 ~ 130 | 80 ~ 800 |
| 100 | 20 ~ 200 | 20 ~ 1200 |
| 125 | 36 ~ 360 | 160 ~ 1600 |
| 150 | 50 ~ 500 | 250 ~ 2500 |
| 200 | 100 ~ 1000 | 400 ~ 4000 |
| 250 | 150 ~ 1500 | 600 ~ 6000 |
| 300 | 200 ~ 2000 | 1000 ~ 10000 |
هشدارها برای نصب
طول رانده از اجرای مستقیم
دستورالعمل های توصیه شده برای افزایش دقت و به حداکثر رساندن عملکرد است. فاصله داده شده در اینجا حداقل الزام است؛ آنها را برای میل به لوله های مستقیم دو برابر کنید.
• جریان: حداقل طول لوله حداقل حداقل 10 برابر قطر داخلی لوله را بگذارید.
به عنوان مثال، با لوله 50 میلی متر، باید 500 میلیمتر از لوله مستقیم بلافاصله در بالادست وجود داشته باشد.
طول لوله مستقیم بالادست مورد نیاز 500 میلی متر است.
• پایین دست: حداقل طول لوله حداقل حداقل 5 برابر قطر داخلی لوله را بگذارید. به عنوان مثال، با لوله 50 میلی متر، باید 250 میلیمتر از لوله مستقیم بلافاصله در بالادست وجود داشته باشد. لوله مورد نیاز بالادست 500 میلیمتر است
کاربرد محصول

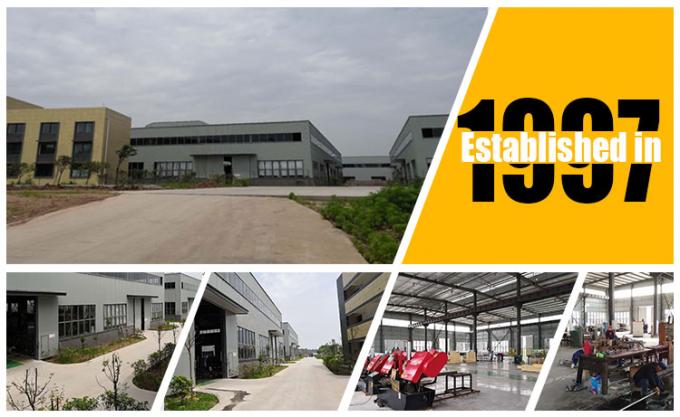

سیچوان VACORDA ابزار سازنده شرکت آموزشی ویبولیتین یک شرکت حرفه ای تولید و تولید تخصصی در طراحی، تولید و بازاریابی از ابزار و دستگاه است. شرکت ما برای سالیانه 21 سال از سال 1997 تاسیس شده است تا به عنوان یک تیم از شخصیت های با کیفیت بالا، متحد، سخت کار و حقیقت به دست آید. پایه جامد تاسیس شده است.
بسته بندی و تحویل
